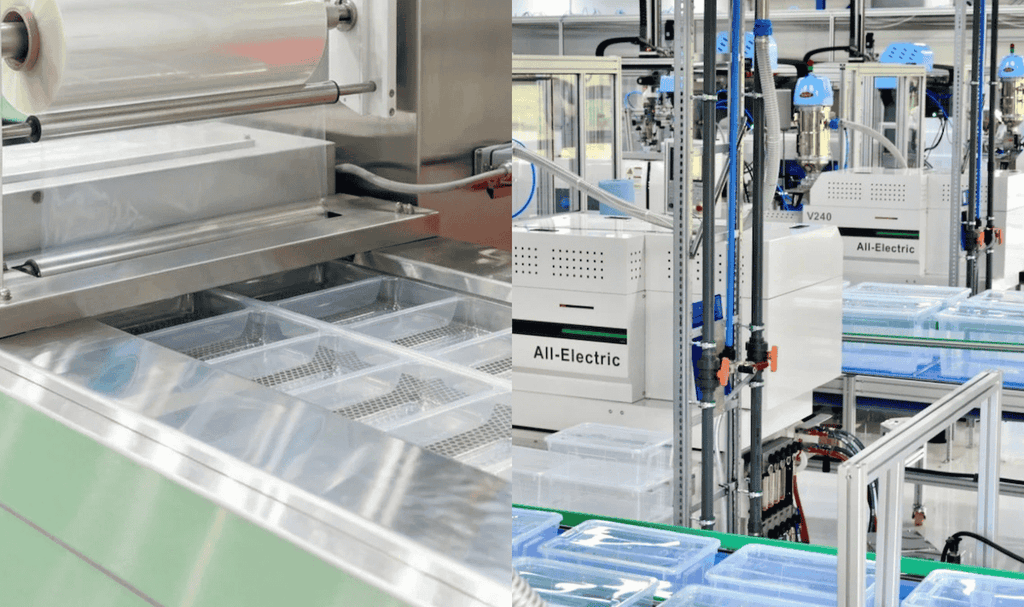

Vacuümvormen of spuitgieten: zo bepaal je wat bij jouw project past

Wil je een kunststof product, kap of behuizing laten maken? Dan sta je voor een belangrijke keuze: kies je voor vacuümvormen of spuitgieten? Beide technieken hebben duidelijke voor- en nadelen. In dit artikel vergelijken we beide opties op kosten, productgrootte, details en volume.

Inhoudsopgave

De basis: hoe werken beide technieken?

Om de verschillen beter te begrijpen, kijken we eerst naar de basis. Beide technieken vervormen kunststof, maar ze doen dat op een heel andere manier:

Spuitgieten (injection Molding)

Kunststofkorrels smelten tot vloeistof en worden onder hoge druk in een gesloten stalen mal gespoten. Het materiaal koelt snel af en het product ziet er meteen strak, randloos en kant-en-klaar uit. Door de hoge druk kun je ingewikkelde details, verschillende wanddiktes en sterke binnenstructuren maken.

Vacuümvormen (Thermoforming)

Een bestaande kunststofplaat wordt verwarmd en over een enkele mal getrokken. Een vacuüm zuigt de plaat strak tegen de mal aan. Na het afkoelen freest een machine de overtollige randen weg. Je hebt hiermee alleen vormvrijheid aan de kant van de mal. Omdat de plaat uitrekt, worden de hoeken en diepe punten wat dunner.

Wanneer kies je voor vacuümvormen? De voordelen op een rij

Vacuümvormen is de slimste keuze als je grote onderdelen wilt maken, werkt met kleinere series of een beperkt opstartbudget hebt. De belangrijkste voordelen op een rij:

Lage opstartkosten voor de mal

Bij vacuümvormen wordt de warme kunststofplaat alleen met behulp van vacuüm (luchtdruk) tegen de mal gezogen. Omdat er nauwelijks fysieke kracht op de mal komt te staan, is één eenvoudige, enkelzijdige mal van bijvoorbeeld aluminium al genoeg. Bij spuitgieten perst de machine vloeibaar plastic onder extreme perskracht in de vorm. Daar is een zware, gesloten matrijs voor nodig. Een vacuümvormmal is daardoor veel goedkoper om te maken, wat zorgt voor lage opstartkosten.

Ideaal voor hele grote producten

Vacuümvormen is de beste keuze voor grote onderdelen, zoals machinekappen, voertuig-dashboards, beschermplaten of grote behuizingen (vanaf circa 80 cm tot 2 m). Voor zulke afmetingen heb je bij spuitgieten reusachtige machines met enorme sluitkrachten nodig. De stalen matrijs die daarvoor gemaakt moet worden kost al snel tientallen duizenden euro’s meer dan een enkelzijdige vacuümvormmal.

Aantrekkelijk bij kleine series (100 tot 2.000 stuks)

Omdat de investering in de mal zo laag is, verdien je de opstartkosten bij kleine aantallen al heel snel terug. Waar je bij spuitgieten soms wel 10.000 stuks moet maken om de dure stalen mal eruit te halen, ben je bij vacuümvormen onderaan de streep al vanaf 100 tot 2.000 stuks een stuk voordeliger uit.

Korte levertijd en maximale ontwerpflexibiliteit

Doordat een vacuümvormmal eenvoudig en enkelzijdig is, kan deze vaak al binnen 2 tot 4 weken worden geproduceerd (vergeleken met 8 tot 16 weken voor een complexe spuitgietmatrijs). Hierdoor heeft jouw product een veel snellere time-to-market. Bovendien kun je het ontwerp achteraf nog makkelijk en voordelig aanpassen als je eerste serie verbeterpunten laat zien.

Wanneer is spuitgieten de betere keuze?

Spuitgieten is vooral geschikt wanneer de aantallen hoger worden of wanneer het ontwerp specifieke eisen stelt aan vorm en afwerking. De belangrijkste redenen om voor deze techniek te kiezen zijn:

De laagste stukprijs bij grotere aantallen

Kunststofkorrels zijn per kilo een stuk goedkoper dan kant-en-klare kunststofplaten. Vanaf 1.000 stuks is spuitgieten daardoor veel voordeliger. Bovendien gaan de machines extreem snel: een product is vaak al binnen een paar seconden klaar.

Het product heeft ingewikkelde details nodig

Wil je slimme details toevoegen, zoals klikverbindingen, schroefdraad, verstevigingsribben of een scharnier? Bij spuitgieten maakt de machine al deze functies direct in één keer mee. Bij vacuümvormen kan dat niet en moet je deze onderdelen er achteraf handmatig op lijmen of monteren.

Voorbeeld van een spuitgietproduct.

Je wilt overal een gelijke wanddikte en een strakke vorm

Bij vacuümvormen rekt de kunststofplaat uit, waardoor de hoeken dunner worden. Spuitgieten garandeert juist een overal gelijke wanddikte. Bovendien zijn beide kanten van het product tot op 0,05 millimeter nauwkeurig gevormd.

Je wilt geen extra werk na de productie

Een vacuümgevormd product komt als een grote plaat uit de machine. Je moet de randen er daarna altijd nog af frezen of snijden. Een spuitgegoten product komt meteen strak en kant-en-klaar uit de machine, zonder dat er nabewerking nodig is.

Onbeperkte keuze uit kunststoffen

Bij spuitgieten ben je niet gebonden aan standaard platen. Wil je een product dat extreem sterk is door glasvezel, flexibel aanvoelt (zoals rubber/TPE) of bestand is tegen hele hoge temperaturen? Bij spuitgieten kies je uit duizenden soorten kunststofgranulaat om exact de juiste eigenschappen te krijgen.

Wat zijn de kosten van thermovormen en spuitgieten?

Ben je benieuwd naar de kosten van thermovormen (de verzamelnaam voor technieken zoals vacuümvormen) vergeleken met spuitgieten? Het grootste verschil zit in de opstartkosten van de mal en de prijs per product. Om te bepalen wat voor jouw project het voordeligst is, kijken we naar het omslagpunt.

Het omslagpunt in aantallen

• 0 tot 1.000 stuks (of hele grote producten):
  Bij kleine series is vacuümvormen het voordeligst doordat de mal goedkoper is. Gaat het om kappen of behuizingen van 80 cm tot meer dan 2 meter? Dan is vacuümvormen vaak de enige optie, doordat een spuitgietmal voor dat formaat onbetaalbaar wordt.
• 1.000 tot 2.000 stuks:
  In deze fase hangt de keuze af van de afwerking. Moet een vacuümgevormde kap achteraf nog met de hand worden bijgesneden? Of moet je er losse montageblokjes op lijmen? Dan zorgen die extra uurkosten ervoor dat spuitgieten al bij 1.000 stuks goedkoper uitvalt.
• Vanaf 2.000 stuks:
  Maak je grotere series? Dan is spuitgieten veruit de voordeligste keuze. De aanschaf van de stalen mal is vooraf duurder, maar door de lage prijs per product verdien je die investering bij hogere aantallen terug.

Waar houd je vooraf rekening mee bij het ontwerp?

Welke techniek je ook kiest: een goed product begint bij een slim 3D-ontwerp. Elke productiemethode heeft namelijk specifieke spelregels waar je bij het tekenen op moet letten.

• Ontwerpen voor vacuümvormen:
  Omdat een verwarmde kunststofplaat over de mal wordt getrokken, rekt het materiaal uit. Hoe dieper de vorm, hoe dunner de wanden en hoeken worden. Zorg er daarom voor dat je ontwerp geen te diepe vormen of scherpe binnenhoeken heeft. Zo voorkom je dat het kunststof op die plekken te zwak wordt.
• Ontwerpen voor spuitgieten:
  Bij spuitgieten is een overal gelijke wanddikte heel belangrijk. Als de wanden op de ene plek veel dikker zijn dan op de andere, kan het product na het afkoelen kromtrekken of lelijke deukjes (inval) krijgen. Ook heb je de juiste schuine hoeken (lossingshoeken) nodig, zodat het product moeiteloos uit de stalen mal glijdt.

Wil je precies weten hoe je jouw CAD-tekening perfect voorbereidt? Onze engineers kijken al vanaf je eerste schets gratis met je mee!

Alle verschillen op een rij: vacuümvormen vs. spuitgieten

Aspect	Vacuümvormen	Spuitgieten
Basisproces	Kunststofplaat wordt vacuüm over een enkele mal gezogen.	Vloeibaar kunststof wordt onder hoge druk in een gesloten mal gespoten.
Maattolerantie & precisie	Ruimer, de plaat rekt uit en je snijdt de randen na.	Nauwkeurig, tot ongeveer ± 0,05 mm.
Opstartkosten	Laag tot gemiddeld (enkelzijdige mallen).	Hoog(dubbelzijdige stalen mallen).
Kostprijs per stuk	Gemiddeld (platen zijn duurder dan korrels).	Laag bij middelgrote tot grote series.
Productgrootte	Grote producten: Zeer geschikt voor 80 cm tot meer dan 2 meter.	Kleine tot middelgrote producten: Grote mallen (meer dan 1 meter) worden snel duur.
Wanddikte	Wanddikte varieert door het uitrekken van de plaat (minder nauwkeurig).	Overal een gelijke wanddikte (tot 0,05 mm nauwkeurig).
Dubbelzijdige vorm	Alleen de mal-zijde is strak, de achterkant volgt de plaat.	Beide kanten hebben een strakke en exacte vorm.
Functie-integratie	Beperkt (geen interne ribben, klikkers of schroefdraad).	Uitstekend (klikverbindingen en schroefdraad direct meegegoten).
Materiaalkeuze	Beperkt (kunststofplaten zoals ABS, HIPS of Polypropyleen).	Onbeperkt (van standaard kunststof tot glasvezel of flexibel materiaal).
Oppervlaktestructuur	De structuur zit vooraf in de kunststofplaat.	De structuur (mat, glanzend of motief) wordt in de mal geëtst.
Seriegrootte (Volume)	Ideaal voor kleine tot middelgrote series (100 tot 2.000 stuks).	Ideaal voor grote series (vanaf 1.000 tot 100.000+ stuks).
Nabehandeling	Vereist nabehandeling (losfrezen van de randen).	Komt direct afgewerkt en randloos uit de machine.
Levertijd (mal)	Kort (doorgaans 1 tot 3 weken).	Lang (kan 6 tot 12 weken duren).
Beste keuze bij	Grote, eenvoudige vormen in kleine aantallen of een eerste testserie.	Producten die je jarenlang in aantal maakt, met vaste maten, functies en een strakke afwerking.

Twijfel je welke techniek het beste bij jouw project past?

Het kiezen tussen vacuümvormen en spuitgieten is geen kwestie van beter of slechter. Het draait puur om de afmetingen van je product, het gewenste detailniveau en de aantallen die je nodig hebt.

Twijfel je welke techniek het slimst is voor jouw project? Of wil je weten wat het omslagpunt is voor jouw specifieke ontwerp? Onze engineers kijken graag gratis en vrijblijvend met je mee.
