Spuitgietmatrijzen: ontwerp en productie van je kunststofproduct
Een matrijs bepaalt de uiteindelijke vorm van een kunststofproduct. Deze vorm heeft direct invloed op het uiterlijk en de functionaliteit van elk onderdeel. In deze blog wordt uitgelegd hoe spuitgietmatrijzen werken, hoe ze worden geproduceerd en welke verschillende soorten er bestaan.
Samenvatting
- Een matrijs is een stalen vorm die het uiterlijk van een kunststofproduct bepaalt.
- Het proces begint met het inspuiten van gesmolten kunststof en eindigt met het uitwerpen van het uitgeharde product.
- Alles begint met een slim 3D-ontwerp voor alle details.
- Machines maken de matrijs heel precies uit staal of aluminium via CNC-bewerking.
- De keuze voor het materiaal hangt af van de productieaantallen en het beschikbare budget.
Inhoudsopgave
Hoe werkt een spuitgietmatrijs?

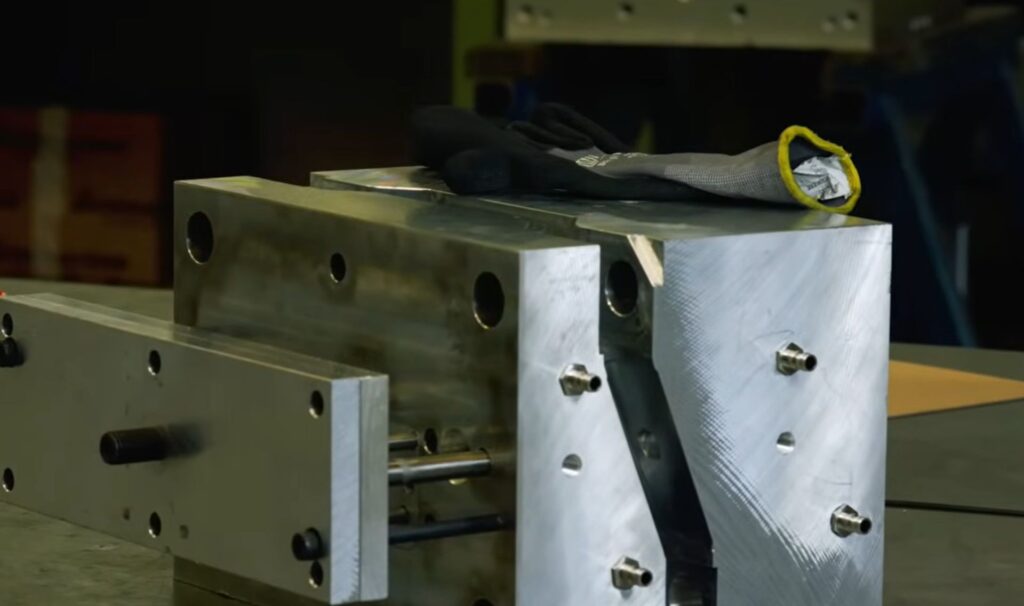

Spuitgieten is een techniek om snel grote aantallen van hetzelfde plastic product te maken. Denk aan de dopjes van flessen of onderdelen voor een auto. Het belangrijkste onderdeel is de matrijs waarin het spuitgieten gebeurt. Dit is een sterke stalen vorm waarin vloeibaar plastic wordt gespoten tot een stevig product.
Van injectie tot uitwerpen
Een matrijs bestaat uit verschillende onderdelen die samenwerken voor een goed proces. Hier is hoe het werkt:
- Injectie: Eerst wordt vloeibare kunststof in de matrijs gespoten.
- Aanspuiting en matrijsholte: Het plastic stroomt dan naar de holte met de juiste vorm.
- Uitharden en uitwerpen: Als het plastic is gestold, gaan de twee delen van de matrijs open.
- Uitstoten: Speciale pennen drukken het product dan uit de holte.
- Herhalen: De pennen gaan terug en de matrijs is klaar voor de volgende ronde.
Productiefase: de matrijs opent en de ejector pins drukken het harde plastic product naar buiten.
Hoe worden matrijzen gemaakt?
Het maken van een matrijs is een vakmanschap waar precisie centraal staat. Omdat elke fout in de matrijs direct zichtbaar is in het eindproduct, verloopt het productieproces volgens drie zorgvuldige stappen.
1. 3D-ontwerp
Het proces start met een gedetailleerd 3D-ontwerp op de computer. In dit plan wordt precies bepaald hoe de vorm eruit ziet en hoe de machine moet werken.
In deze fase worden de volgende belangrijke punten vastgelegd:
- De grootte: Hoe groot moet de metalen vorm worden?
- De vulling: Waar stroomt het vloeibare plastic precies naar binnen?
- De sluiting: Waar komen de twee helften van de vorm tegen elkaar aan?
- Het uitwerpen: Hoe wordt het product straks netjes uit de vorm geduwd?
- De aantallen: Wordt er één product gemaakt, of meerdere tegelijk?
2. CNC-bewerking
Als het ontwerp klaar is, gaan grote machines aan de slag met een blok staal of aluminium. Dit wordt CNC-bewerking genoemd, wat staat voor Computer Numerical Control. Dit betekent dat een computer de machines heel precies aanstuurt op basis van numerieke codes.
Dit gebeurt in twee belangrijke stappen:
- Grof vormen: De machine boort en freest eerst de grote vormen uit het metaal. Je kunt het vergelijken met een beeldhouwer die een ruwe vorm uit een rots hakt, maar dan met uiterst sterke boren.
- Netjes afwerken: Daarna is het tijd voor het precisiewerk. De machine maakt de kleinste details, zoals hele dunne gaatjes, scherpe randjes en een glad oppervlak. Alles moet tot op de millimeter nauwkeurig kloppen, want dit bepaalt hoe strak je product er uitziet.
3. Montage en first-out-of-tools
Nadat de machines klaar zijn, worden alle losse onderdelen van de matrijs met de hand in elkaar gezet (geassembleerd). Er worden echter niet direct duizenden producten gemaakt. Er wordt eerst een first-out-of-tools gedaan. Tijdens deze test wordt gecontroleerd of de matrijs goed sluit, of het plastic overal komt en of het product netjes uit de vorm valt. Pas als alles perfect functioneert, start de echte productie.
Verschillende soorten matrijzen
Niet elk product heeft dezelfde soort vorm nodig. De keuze voor het type matrijs is echt belangrijk. Deze beslissing beïnvloedt zowel de investeringskosten als de levensduur van de matrijs.
Materiaalkeuze
De meeste matrijzen worden gemaakt van staal of aluminium. Bekijk hieronder de type materialen en voor welke toepassingen ze geschikt zijn:
- Stalen matrijzen: Ze zijn supersterk en gaan heel lang mee. Ze kunnen miljoenen productierondes aan, maar ze zijn duurder om te maken.
- Aluminium matrijzen: Ze zijn goedkoper en sneller klaar voor gebruik. Maar ze slijten sneller, dus ze zijn beter voor kleinere series.
Geavanceerde matrijzen
Soms is een gewone matrijs niet genoeg. Denk maar aan producten met twee kleuren of twee soorten plastic, zoals een tandenborstel met een zachte grip. Daarvoor worden er 2K-mallen gebruikt.
Het voordeel is dat meerdere onderdelen in één proces worden geproduceerd, waardoor nabewerking of assemblage achteraf niet nodig is. Dit bespaart tijd en verhoogt de efficiëntie in de productie.
Een nadeel is de hogere investering. Zowel de matrijs als de benodigde machines zijn complexer, wat leidt tot hogere kosten.

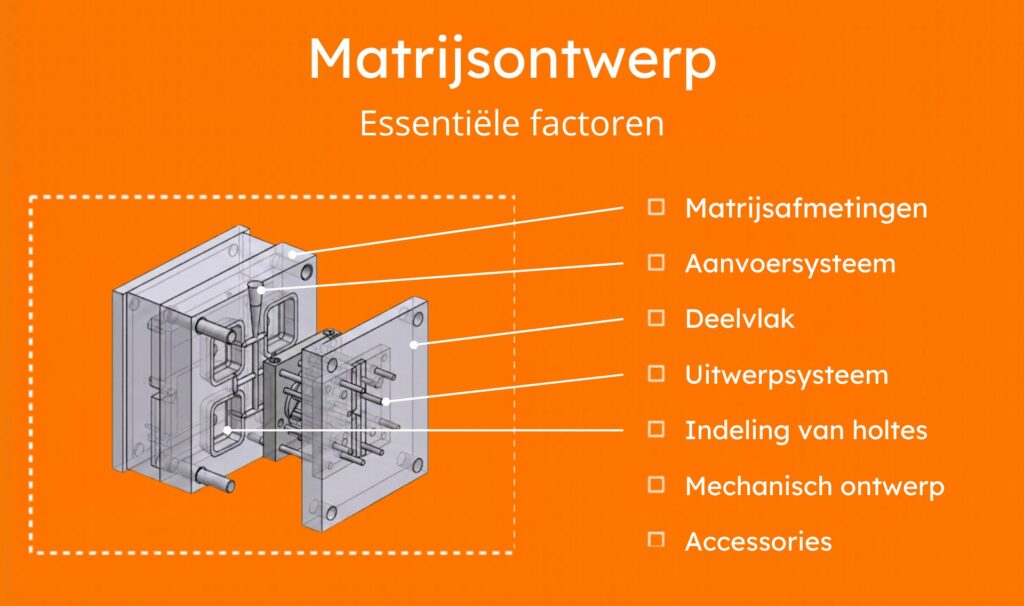

De essentiële factoren bij het ontwerpen van een matrijs.
Kies de juiste matrijs voor jouw product
Er bestaat geen “perfecte” matrijs die voor iedereen werkt. De beste keuze hangt altijd af van jouw specifieke situatie:
- Vorm en functie: Hoe ingewikkeld is het ontwerp van je product?
- Snelheid: Hoeveel producten heb je per uur of per dag nodig?
- Kosten: Wat mag één enkel product maximaal kosten?
Een ervaren partner zoals Orange Plastics helpt je bij deze keuzes. Door de juiste balans te vinden tussen kwaliteit en kosten, haal je het meeste uit je investering.

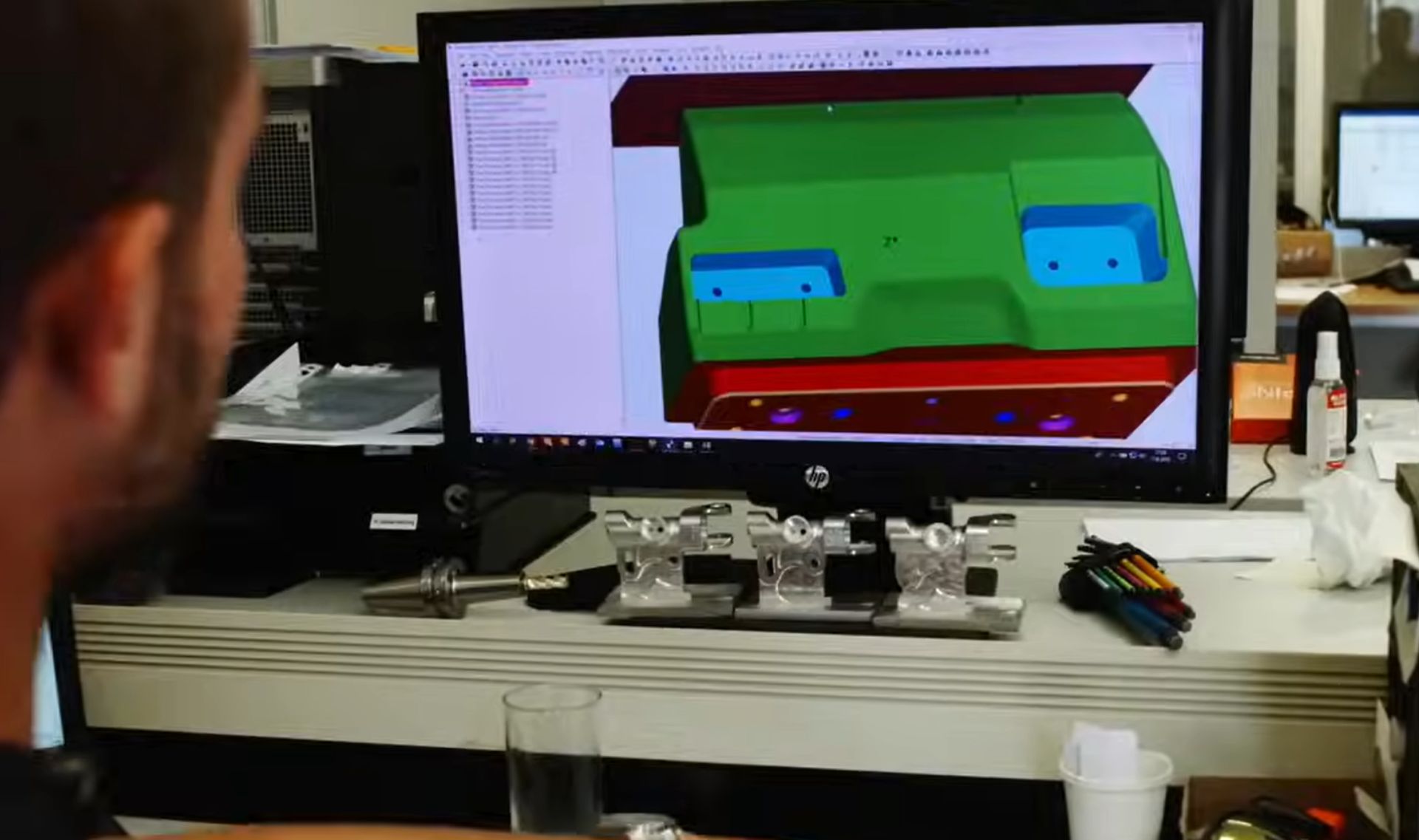

Het 3D-ontwerp van jouw matrijs perfectioneren.
Conclusie
Het ontwerp en de productie van een matrijs zijn cruciaal voor een goed kunststofproduct. Elke stap is belangrijk, van het maken van het 3D-ontwerp tot het in elkaar zetten van het eindproduct. Je moet bijvoorbeeld goed nadenken over welk materiaal je gebruikt en hoe je het ontwerp maakt. Als je dat goed doet, kun je langdurig efficiënt produceren en veel geld besparen.
