Ontwerpoverwegingen voor spuitgieten: zo optimaliseer je jouw kunststofproduct
Het ontwerpen van een kunststofproduct vereist meer dan alleen een mooi uiterlijk. Een goed ontwerp houdt ook rekening met het spuitgietproces, zodat producten van hoge kwaliteit efficiënt en tegen lage kosten geproduceerd kunnen worden. In deze blog bespreken we de belangrijkste ontwerpoverwegingen: van mold flow en productuitworp tot slimme assemblage.
Samenvatting
- Ontwerpen voor spuitgieten vraagt om een balans tussen esthetiek, maakbaarheid en kostenefficiënte productie.
- Mold flow analyse helpt om de vulstroom te optimaliseren en defecten zoals sink marks en flow lines te voorkomen.
- Een goed ontwerp voor productuitworp maakt gebruik van drafts en slimme matrijsoplossingen om schade te voorkomen.
- Efficiënte assemblage (DFA) reduceert het aantal onderdelen en vereenvoudigt het productieproces.
- Duurzaam ontwerpen draagt bij aan betere recyclebaarheid en minder milieu-impact.
Inhoudsopgave
1. Mold flow analyse: optimale vul stroom van kunststof
Bij het inspuiten van gesmolten kunststof in de matrijs kan er veel misgaan. De manier waarop het materiaal door de matrijs stroomt, bepaalt in grote mate de uiteindelijke kwaliteit van het product.
Waarom is mold flow belangrijk?
Tijdens het injecteren van kunststof kunnen verschillende defecten ontstaan als de stroming niet optimaal is:
- Sink marks (krimpverschijnselen): ontstaan vaak door te dikke wanden, waarbij het materiaal ongelijk afkoelt en samentrekt.
- Flow lines (stroomlijnen): zichtbare lijnen op het oppervlak die optreden wanneer meerdere materiaalstromen samenkomen, bijvoorbeeld rondom openingen of complexe vormen.
- Oneven afkoeling: kan leiden tot interne spanningen en zwakke plekken in het product.
Al deze defecten worden veroorzaakt door een suboptimale stroming van de kunststof in de matrijs.
Oplossing: simulatie vooraf
Met mold flow analyse software kan het vloeigedrag van kunststof worden gesimuleerd voordat de matrijs wordt gemaakt. Hierdoor kan het ontwerp geoptimaliseerd worden voor:
- Een gelijkmatige vulstroom
- Minimale defecten
- Sterke en consistente wanden

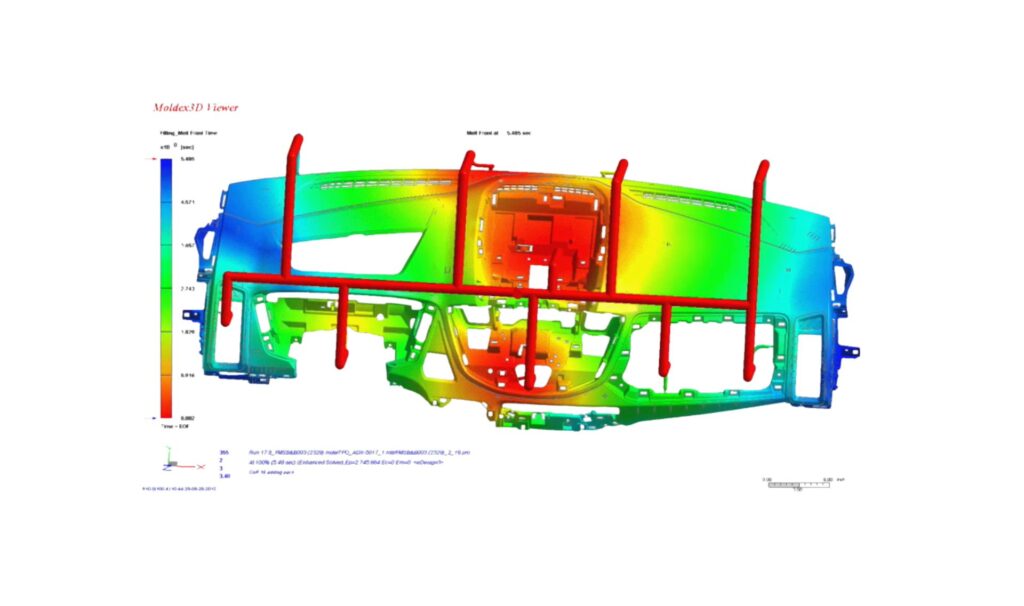

Voorbeeld van een simulatie met mold flow analyse software.
2. Productuitworp: hoe haal je het product efficiënt uit de matrijs?
Tijdens het productieproces is het belangrijk om snel en kostenefficiënt te werken. Elk productonderdeel moet daarom eenvoudig uit de matrijs kunnen worden gehaald, waarbij de matrijshelling een belangrijke rol speelt.
Drafts: schuine wanden
Schuine wanden, of drafts, helpen het product probleemloos uit de matrijs te verwijderen. Door wanden niet haaks, maar licht schuin te maken, voorkom je schade en vereenvoudig je het uitwerpen.
Hoe pas je dit effectief toe?
- Productwanden staan niet haaks (90°), maar onder een lichte schuine hoek, parallel aan de opening en sluiting van de matrijs.
- De optimale drafthoek is afhankelijk van verschillende factoren, zoals:
- De diepte van het onderdeel in de matrijs
- De functie en toepassing van het product
- De wand van het onderdeel moet geoptimaliseerd zijn om de volledige impact van het uitwerpen te kunnen weerstaan, zonder het onderdeel te beschadigen.

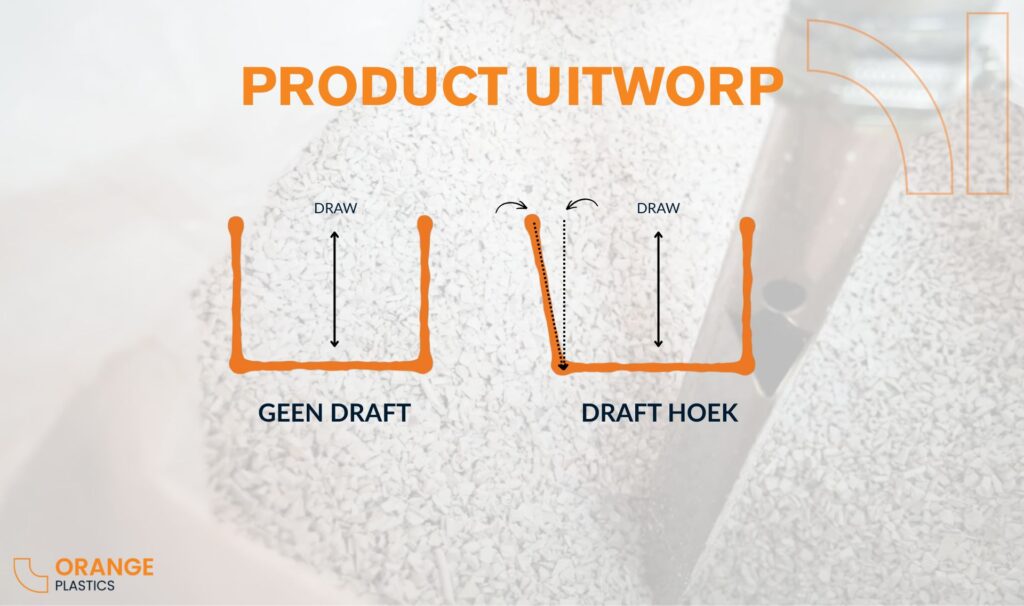

Vergelijkende tekening van product uitworp zonder draft en met draft-hoek.
3. Assemblage: minimaliseer stappen voor efficiëntie
Bij het ontwerpen van een product is het belangrijk om al in een vroeg stadium na te denken over het assemblageproces. Door het aantal montagestappen te beperken, kunnen kosten worden verlaagd en het productieproces soepeler verlopen. Deze aanpak staat bekend als ‘Design for Assembly’ (DFA).
Waarom slimme assemblage belangrijk is
Een efficiënte assemblage begint bij het ontwerp. Door het aantal losse onderdelen te minimaliseren, kan de montage sneller, eenvoudiger en goedkoper plaatsvinden. Hieronder worden twee manieren uitgelegd om dit effectief toe te passen.
Design for Assembly (DFA)
Door slimme ontwerpkeuzes kun je het montageproces eenvoudiger en efficiënter maken. Voorbeelden hiervan zijn:
- Minimaliseer losse onderdelen.
- Gebruik 2K-mallen om meerdere componenten direct in één product te combineren.
Duurzaam ontwerpen
Duurzaam ontwerpen houdt in dat producten zo worden ontwikkeld dat ze eenvoudiger te recyclen zijn en een zo laag mogelijke impact op het milieu hebben. Belangrijke richtlijnen hierbij zijn:
- Vermijd toevoegingen zoals labels, prints, schroeven of andere materialen.
- Het gebruik van één type kunststof vereenvoudigt het recyclingproces.

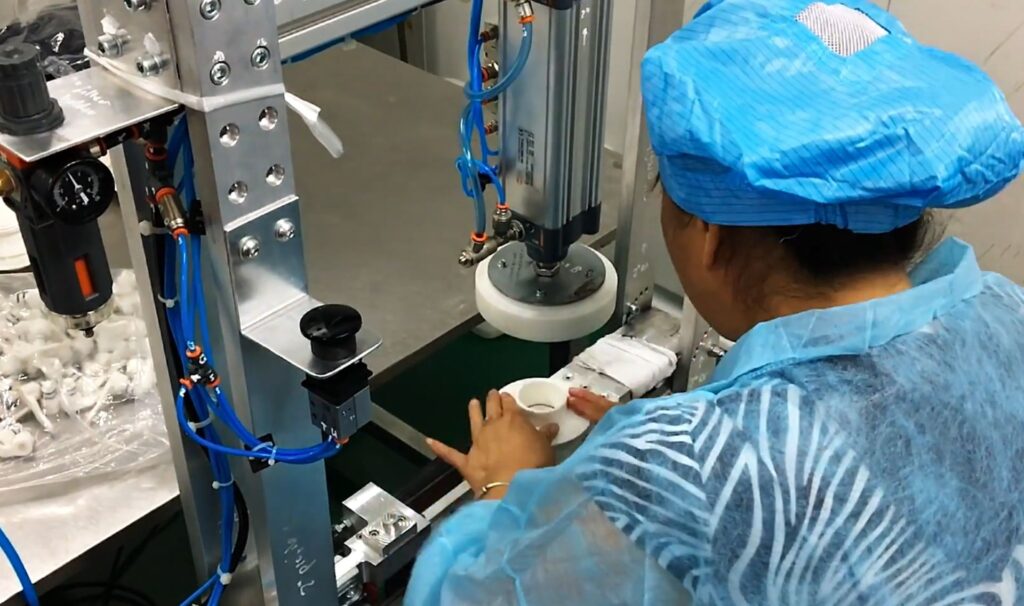

Voorbeeld van de assemblage van een kunststofproduct.
Conclusie
Bij het ontwerpen voor spuitgieten draait het om het vinden van de juiste balans tussen efficiëntie, productkwaliteit en maakbaarheid. Drie kernprincipes staan hierbij centraal:
- Mold flow: zorg voor een optimale vulstroom van de kunststof om defecten zoals sink marks, flow lines en oneven afkoeling te voorkomen.
- Productuitworp: ontwerp wanden en drafts zo dat onderdelen snel en veilig uit de matrijs gehaald kunnen worden.
- Assemblage: minimaliseer het aantal montagestappen en pas slimme technieken toe zoals Design for Assembly, 2K-mallen of in-mold assembly, met oog voor duurzaamheid.
Door deze ontwerpprincipes toe te passen, verhoog je de kwaliteit en betrouwbaarheid van het product, maak je de assemblage eenvoudiger en houd je de productiekosten onder controle. Zo ontstaat een kunststofproduct dat zowel functioneel als efficiënt produceerbaar is.
