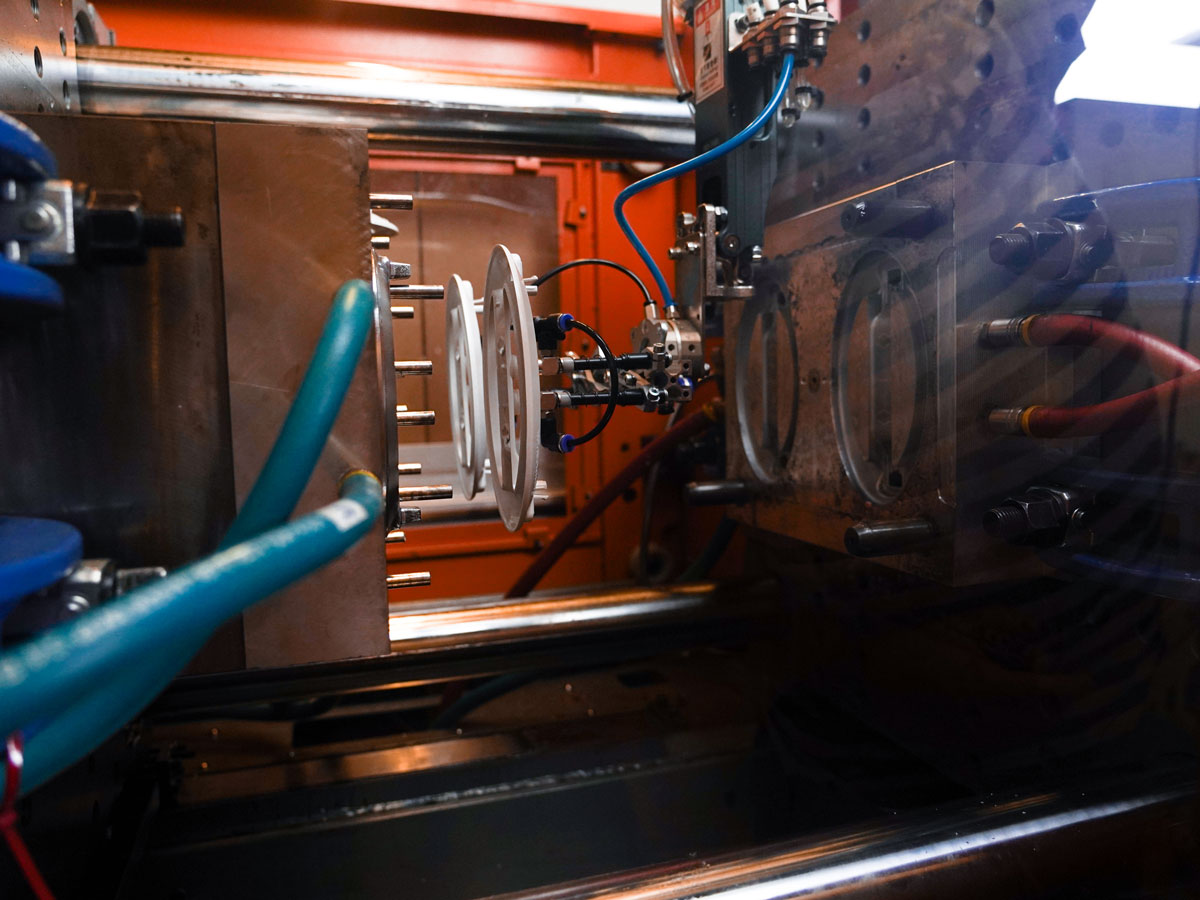

Hoe werkt een spuitgietmachine?
Een spuitgietmachine fungeert als een grote pers die een matrijs gesloten houdt terwijl vloeibare kunststof in de holte wordt geïnjecteerd. Dankzij deze precisie kunnen complexe en uniforme kunststofproducten in hoge volumes worden geproduceerd. In deze blog leggen we uit hoe een spuitgietmachine werkt, wat de belangrijkste onderdelen zijn en waar je op moet letten bij productieplanning.
In het kort
- Een spuitgietmachine produceert kunststofproducten door gesmolten kunststof onder hoge druk in een matrijs te injecteren.
- De machine bestaat uit essentiële onderdelen zoals de hopper, verwarmingsunit en injectieschroef.
- Het spuitgietproces verloopt in vaste stappen: sluiten, injecteren, hoge druk, koelen en uitwerpen.
- Sluitkracht is een cruciale factor die bepaalt of de matrijs gesloten blijft en het product correct wordt gevormd.
- Spuitgieten is vooral kostenefficiënt bij grotere volumes, maar kan dankzij moderne technieken ook rendabel zijn bij kleinere series.
Inhoudsopgave
De basiscomponenten van een spuitgietmachine
Een spuitgietmachine bestaat grofweg uit drie onderdelen:
- Hopper (trechter): hier wordt het kunststofgranulaat ingevoerd.
- Verwarmingsunit: verwarmt het kunststof tot vloeibare vorm.
- Plunger: duwt de vloeibare kunststof in de matrijs.

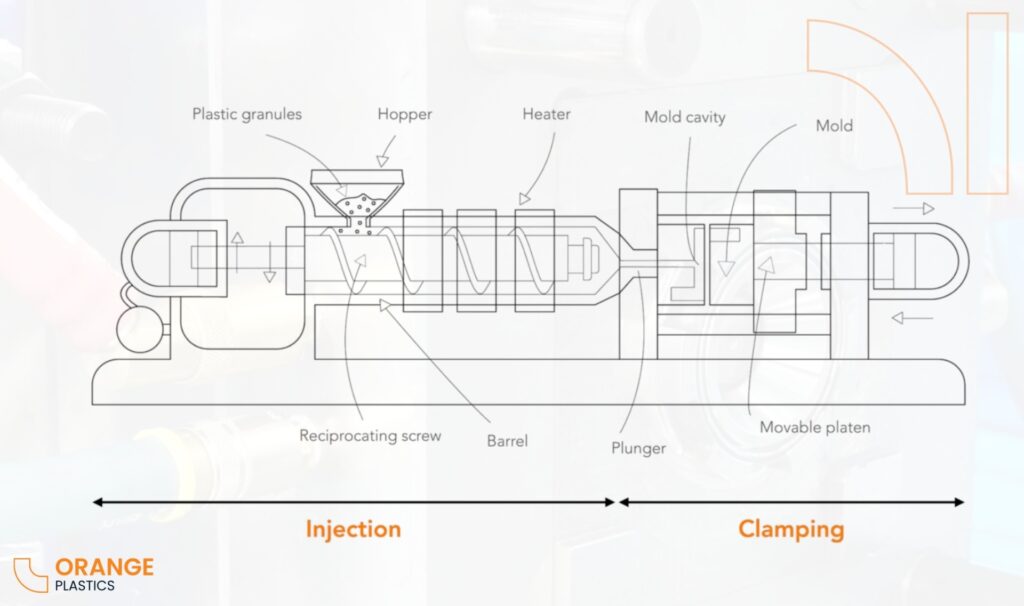

De onderdelen van een spuitgietmachine.
Het spuitgietproces: de injectiecyclus
Het maken van een kunststofproduct verloopt via een reeks stappen, namelijk de injectiecyclus:
1. Sluiten van de matrijs
De matrijs wordt stevig gesloten, zodat de vloeibare kunststof onder hoge druk kan worden geïnjecteerd.
2. Injectie van de kunststof
De vloeibare polymeren worden in de matrijsholte geïnjecteerd totdat deze volledig gevuld is.
3. Handhaven van de druk
De machine houdt druk aan om krimp van het materiaal te compenseren.
4. Voorbereiden van de volgende injectie
Na het injecteren draait de schroef kunststof naar voren, terwijl hij zich tegelijk terugdraait om materiaal uit de hopper op te nemen en klaar te maken voor de volgende injectie.
5. Koeling en uitwerpen
Na het afkoelen wordt de matrijs geopend en drukt de uitwerpstang het product uit de matrijs.
Belangrijk punt:
Een veelgemaakte fout bij spuitgieten is dat pas laat rekening wordt gehouden met sluitkracht en kunststof keuze. Door deze factoren al in de ontwerpfase af te stemmen, voorkom je productiefouten, onnodige kosten en vertragingen in het productieproces.

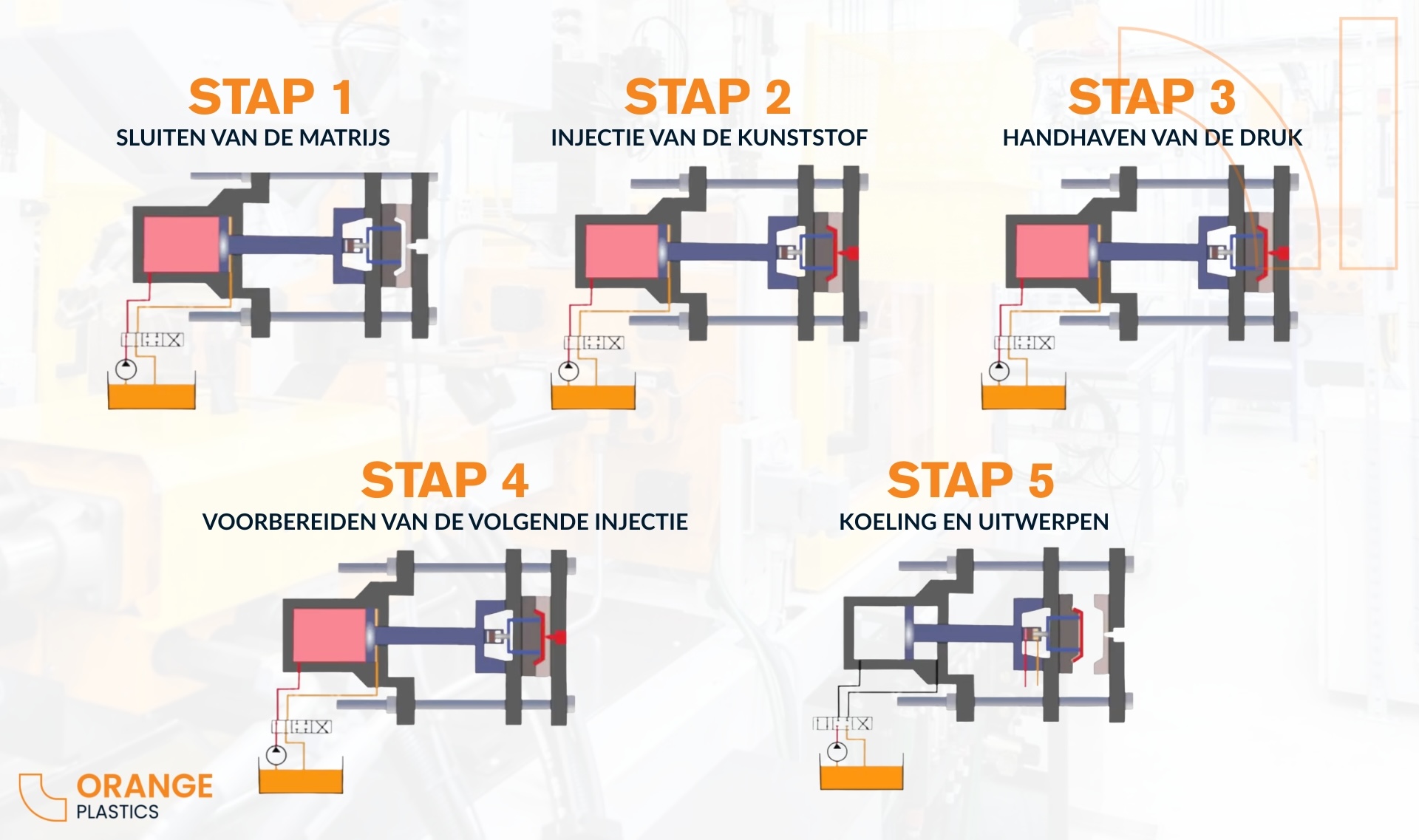

De vijf stappen van het spuitgietproces.
Verschillen tussen spuitgietmachines
Spuitgietmachines kunnen sterk van elkaar verschillen in capaciteit en toepassing. Een van de meest bepalende factoren daarbij is de sluitkracht van de machine. Deze eigenschap heeft directe invloed op de kwaliteit van het eindproduct en bepaalt welk type matrijs en kunststof veilig en efficiënt verwerkt kan worden. In dit hoofdstuk wordt toegelicht wat sluitkracht precies inhoudt, waarom deze zo belangrijk is en hoe je de benodigde sluitkracht kunt bepalen.
Clamping pressure (sluitkracht)
Het belangrijkste verschil tussen machines is de clamping pressure, de kracht die de matrijs gesloten houdt tijdens het injecteren. Deze kan variëren van 5 ton tot meer dan 3.000 ton.
- Te weinig sluitkracht kan leiden tot lekkage of incomplete producten.
- De benodigde druk wordt bepaald door het oppervlak van het product en het type kunststof.
Vuistregel
Vermenigvuldig het oppervlak in vierkante inches met 2,5 en voeg 10% veiligheidsmarge toe. Stijf materiaal vereist vaak hogere injectiedruk.
Hoeveel productievolume is nodig voor spuitgieten?
Plastic spuitgieten is ideaal voor grote aantallen identieke producten vanwege de lage gemiddelde productiekosten per stuk. Hoewel de opstartkosten (zoals de matrijs) hoog zijn, profiteer je bij grotere volumes van aanzienlijke besparingen.
Low-volume spuitgieten
Dankzij moderne optimalisaties kan spuitgieten nu ook bij kleinere oplages efficiënt zijn. Projecten kunnen al vanaf 1.000 stuks rendabel worden geproduceerd.
Hoe kiest u de juiste matrijs en materiaal?
Een ervaren spuitgietpartner helpt bij het selecteren van:
- Het juiste matrijsontwerp
- Het optimale kunststof materiaal
- De beste productieparameters voor het gewenste volume
Zo wordt een betrouwbaar productieproces gegarandeerd, ongeacht het aantal stuks.
Conclusie
Spuitgieten is een efficiënt en nauwkeurig productieproces voor kunststofproducten. Inzicht in de werking van de machine, het injectieproces en factoren zoals sluitkracht, materiaalkeuze en productievolume is essentieel voor een betrouwbaar eindresultaat. Met de juiste kennis en een ervaren partner kan spuitgieten zowel voor kleine als grote series een kosteneffectieve oplossing zijn.
